inhoud filter pakket
FT897 open schroeven
locatie filters
filter geplaatst
Klik op de foto's voor een grote versie

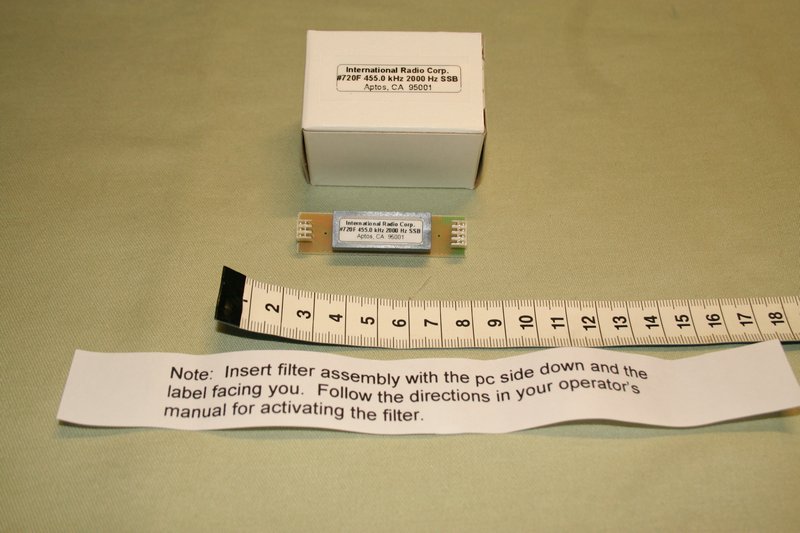

Het filterpakketje kost bij Inrad $ 125 (is ongeveer 94 euro). Daar komt 27 euro inklarinskosten bij, die je acheraf betaald aan de vervoerder. De inhoud van het pakketje zie je op foto 1 hieronder.
Op pagina 64 van de yaesu handleiding staat beschreven hoe je het filter moet installeren.

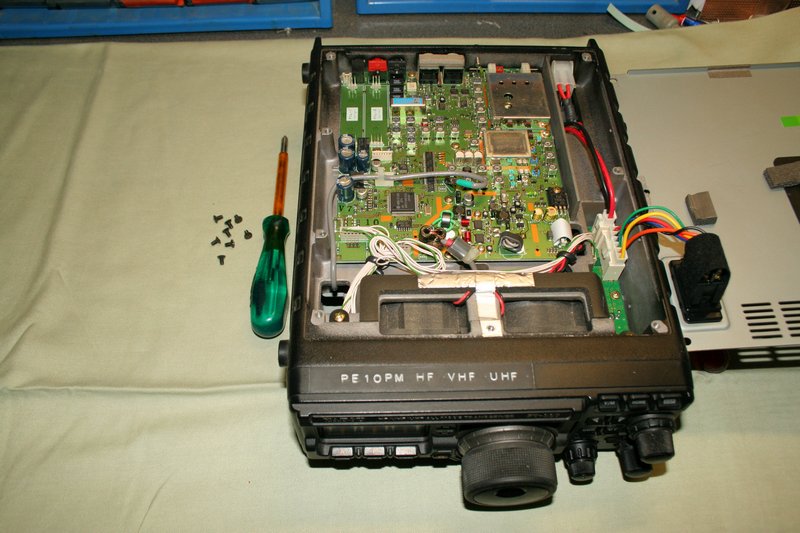

Als eerste moet je, nadat de FT897 is afgekoppeld, de 8 schroeven van de bovendeksel losdraaien. Daarna koppel je het stekkertje van de spreker los van de print (zwart/rood kabeltje links achterin bij de antenne chassis delen). Daarna kun je de deksel voorzichtig omklappen (zie foto 2).

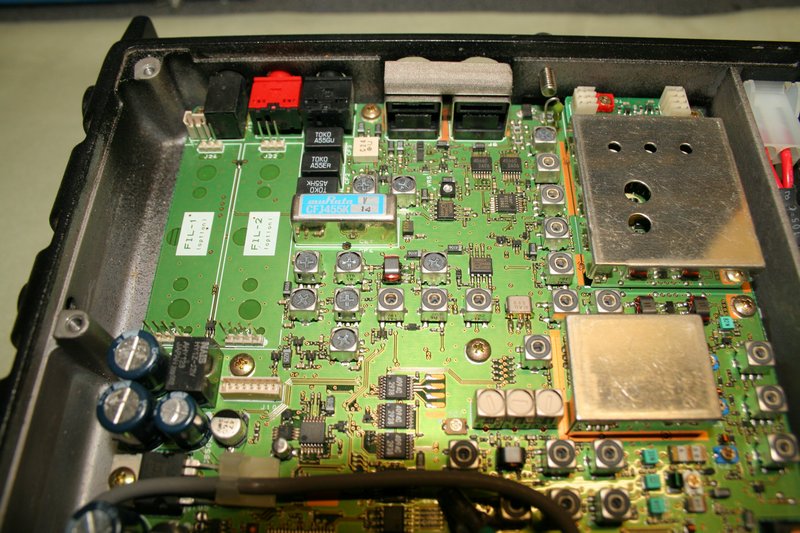

Links achterin zie je twee lege plaatsen voor de filters (zie foto 3).

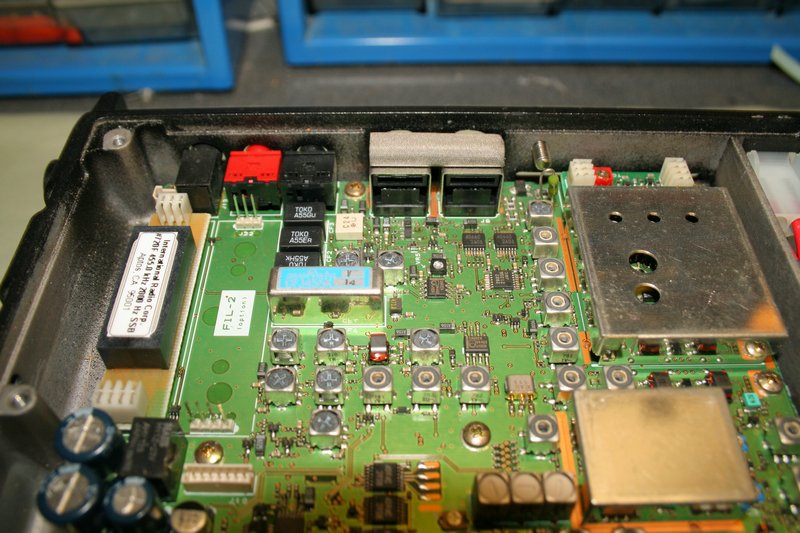

Het inrad filter kun je met het filter naar boven over de daarvoor bestemde pinnen plaatsen (let op dat de 4 pinnen van het filter naar de voorkant van de set zitten) (zie foto 4)
Daarna kun je de set weer dichtschroeven. Let daarbij op dat je het sprekertje weer aansluit.
Sluit de set weer aan en zet spanning op de set.
Zorg dat je de set in SSB mode hebt staan.
Ga vervolgens naar menu "n" en ziedaar dat boven de B toest 2,3 staat (dit is helaas niet te veranderen in 2,0)
Om het filter IN te schakelen hoef je alleen op de B toets te drukken. Uitschakelen doe je door op de A toets te drukken.
Het is ook mogelijk om het filter in te schakelen in TX mode, dit is echter niet aan te raden omdat je dan heel vervormd gaat klinken bij je tegen station.
Het inschakelen in TX mode doe je
in menu 086 door de dail knop op 2,3 te zetten i.p.v. CFIL.
|
|
|
|
inhoud filter pakket |
FT897 open schroeven |
locatie filters |
filter geplaatst |
Klik op de foto's voor een grote versie |
|||
Wat is nu het voordeel van z'n filter. Om dat duidelijk te maken heb ik diep na lopen denken en bedacht dat ik dat kan laten zien in de digitale mode PSK31, met behulp van Hamradio Deluxe DM780 module.
 |
 |
filter UIT |
filter IN |
Klik op de foto's voor een grote versie
| |

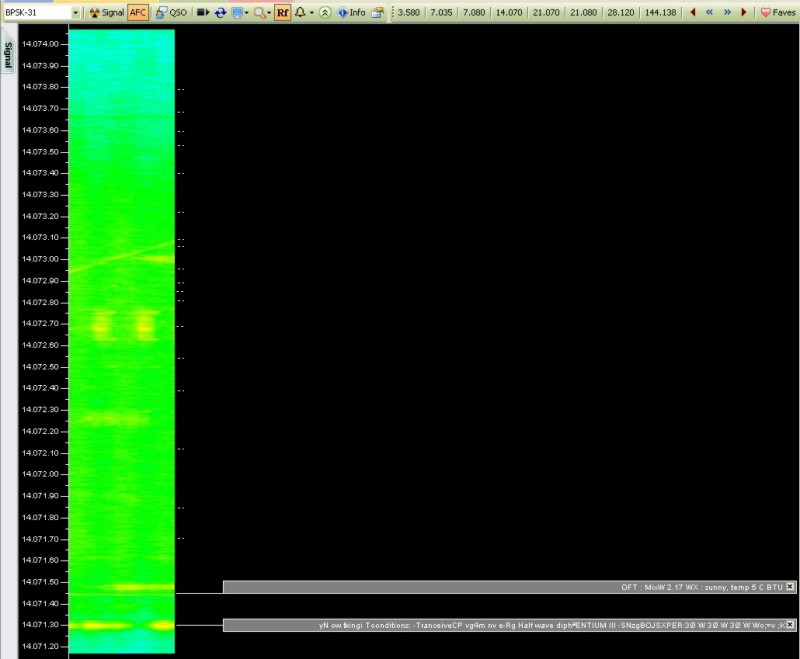

In de eerste foto is te zien dat onderin een station aan het uitzenden is

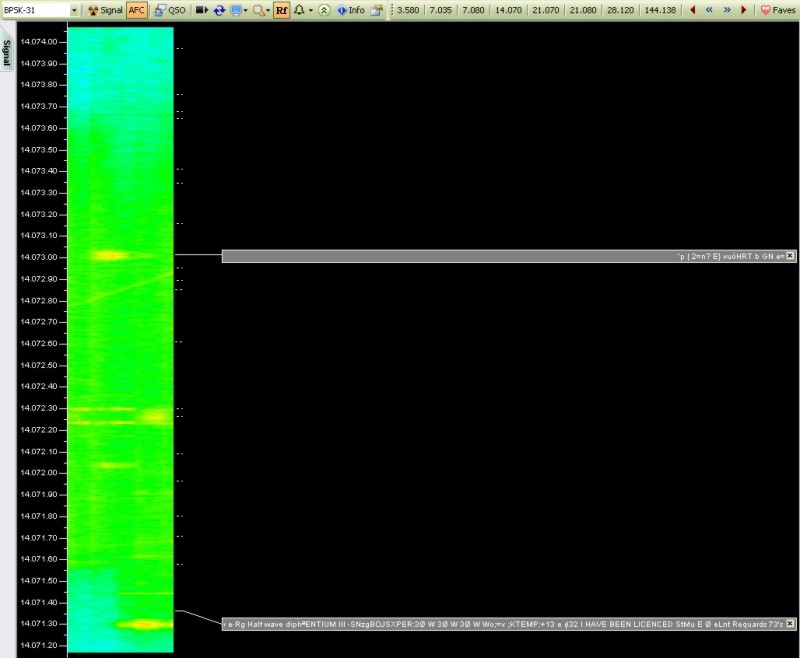

Na het inschakelen van het filter (foto 2) is te zien dat het betreffende station niet meer zichtbaar is. Dit betekend dus dat alle signalen aan weerskanten van het 2.0 Khz filter niet meer waarneembaar zijn.
Ik zal binnenkort proberen om hier ook een sound file te plaatsen zodat dit ook hoorbaar is.
