Sinds 2 jaar (mei 2005) ben ik in het bezit van de FT897. Omdat ik deze set vaak gebruik op HF,
wilde ik een betere geluid kwaliteit in de vorm van een externe speaker, omdat het geluid dat geproduceerd wordt door de set me vaak heel onrustig in de oren klinkt. Bij
andere radiozendamateurs die een externe speaker gebruiken, heb ik wel eens geluister, waarbij het geluid heel wat aangenamer is om aan te horen.
Met deze ervaringen ben ik eens gaan kijken naar externe speakers van de fabrikanten van gangbare amateur radio's. Hier ben ik erachter gekomen dat deze hoge prijzen vragen
voor hun producten. Vervolgens ben ik eens gaan kijken of er tweede hands nog wat te vinden was, wat sporadisch voorkomt. Op de grote radio amateur markten blijken de vraag
prijzen ook al astronomisch te zijn, dus ben ik gaan denken aan zelfbouw. De vraag is dan gelijk waar dan een externe luidspreaker aan moet voldoen. Op internet is ook heel
weinig te vinden op dat gebied.
Via de homepage van PA0NHC ben ik op het spoor gekomen van zelfbouw. Dit heeft geleid
tot deze uitvoering van de externe speaker.
Ik heb besloten om de bouw van de speaker in 3 stadiums ui te voeren:
1 bouw van de speaker
2 electonica in de speaker
3 afwerking van de speaker
4 ervaringen
 |
 |
 |
 |
 |

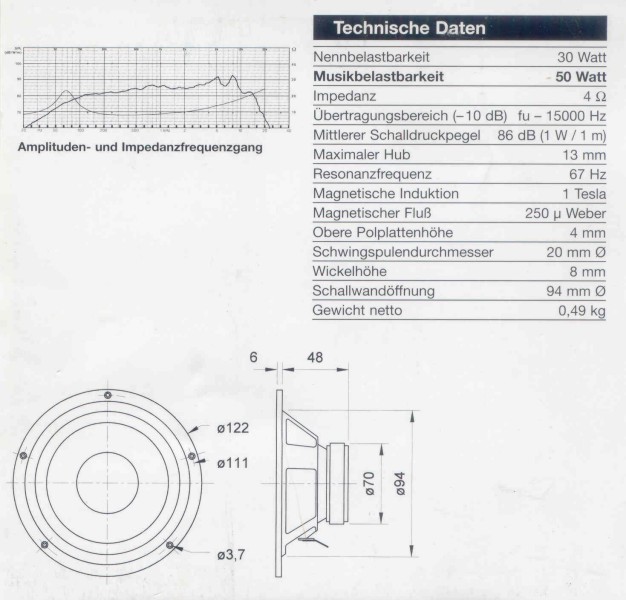

specifcaties |

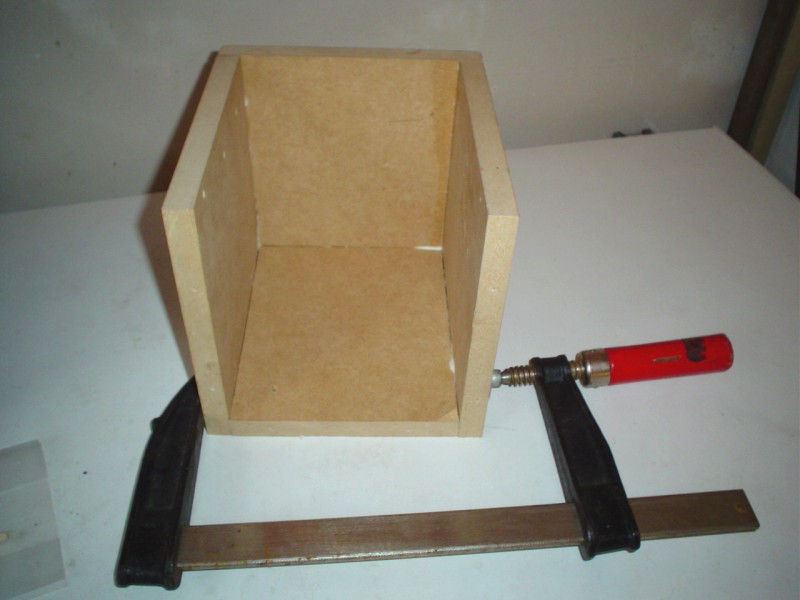

eerste gedeelte in lijmklem |

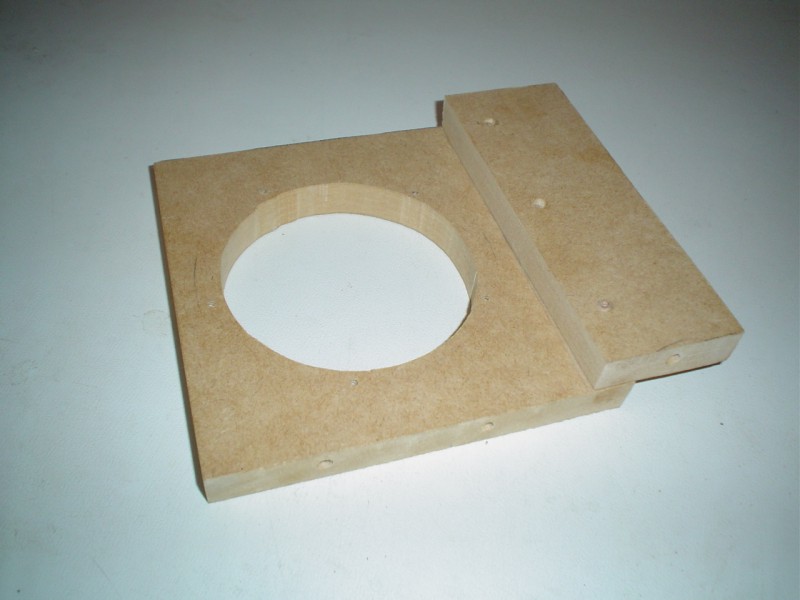

het front gedeelte |

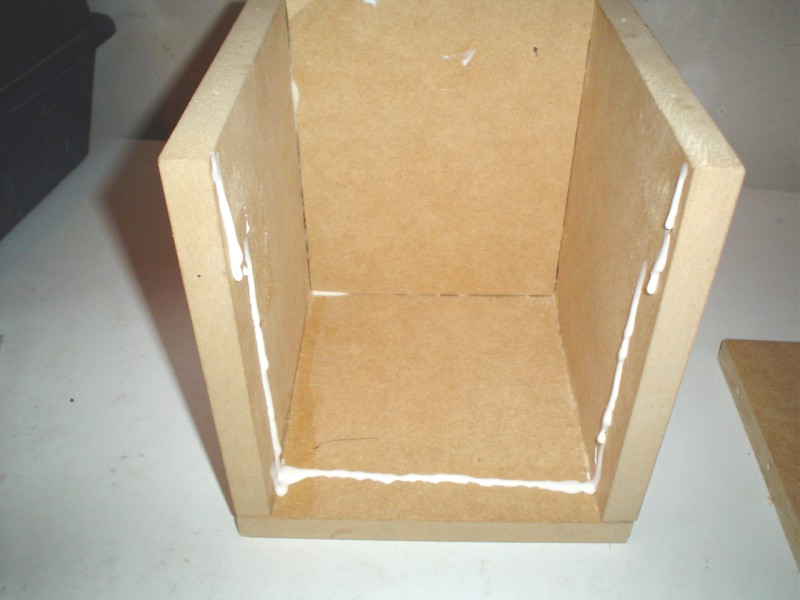

alles goed inlijmen |
zo gaat tie goed |
Klik op de foto's voor een grote versie |
||||
Om te beginnen heb ik een aantal 20*20 plankjes 18 mm MDF gezaagd en in elkaar gezet.(foto 2)

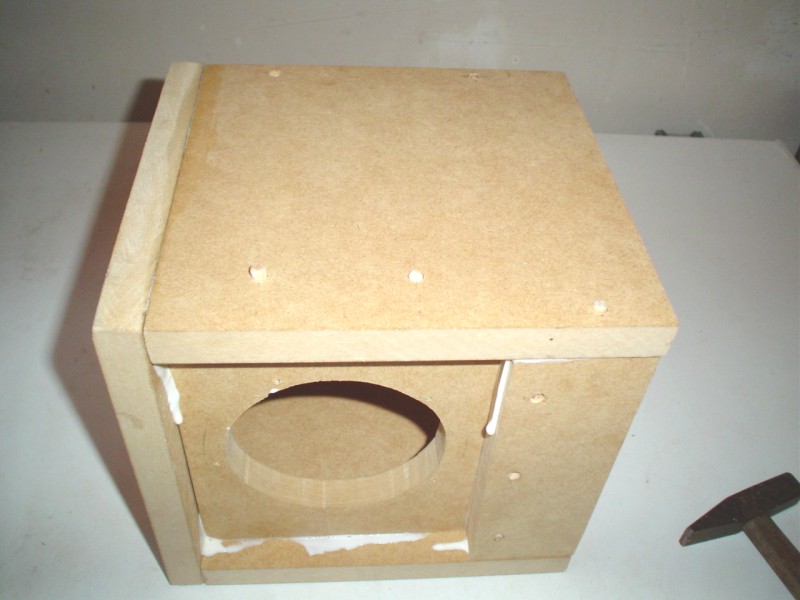

Ik wilde de speaker zelf laten verzinken in het ombouwsel om deze te beschermen tegen indrukken. Dit wordt verder in de afwerking aandacht aan gschonken. Daarnaast wilde ik nog een ruimte overhouden om eventuele regelknoppen
op te kunnen monteren (foto 3)
Als motage methode heb ik houtlijm gebruikt, en als extra duvels om de kanten bij elkaar te houden, omdat ik een netjes afgewerkt geheel wil hebben, zonder schroeven.
 |
 |
 |
 |
|
de lege kast |
benodigde onderdelen |
aanbrengen filterdoek en biertijd |
in werking |
|
Klik op de foto's voor een grote versie |
||||

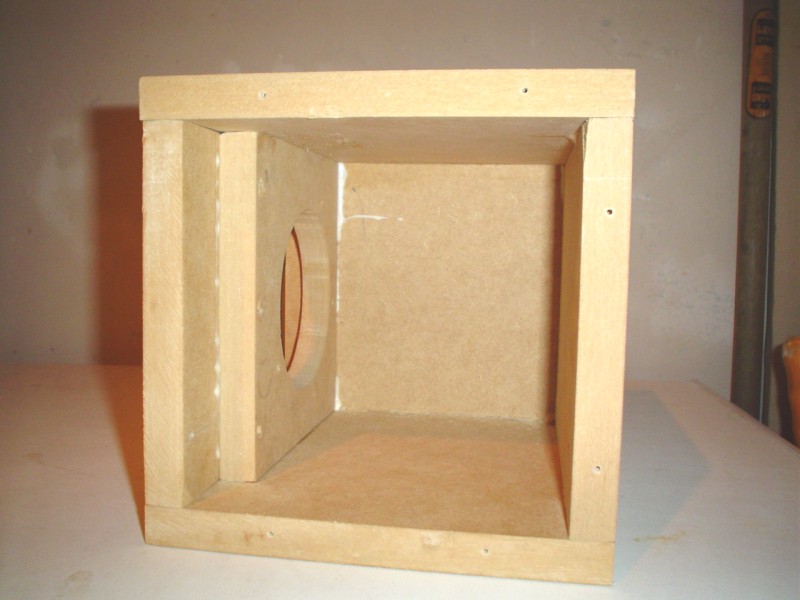

Op foto 6 is te zien hoe de lege kast er uiteindelijk uitziet. De duvels die nu nog zichtbaar zijn aan de buitenkant
worden ietjes verder doorgeslagen zodat deze na de afwerking niet meer zichtbaar zijn. Het open gedeelte wordt VOORLOPIG voorzien van een afschroefbaar deel omdat er in
de volgende stap nog electronica ingebouwd moet worden.

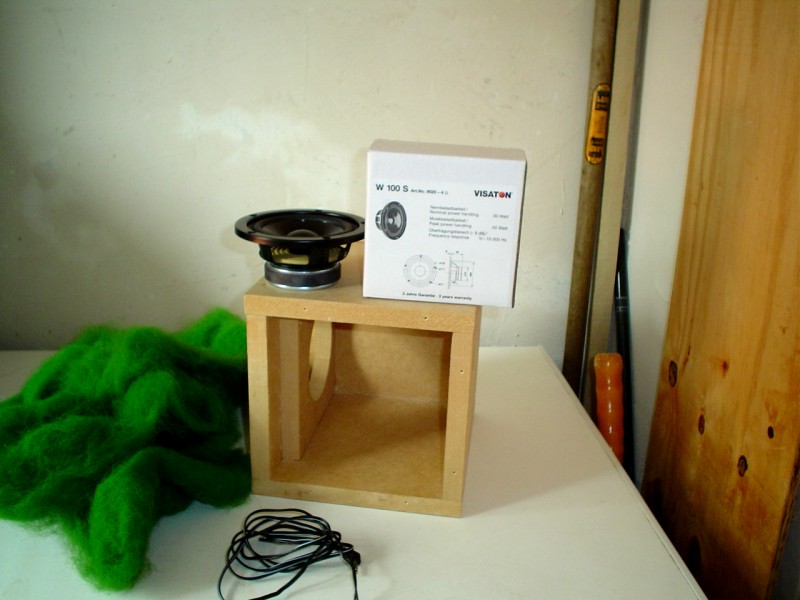

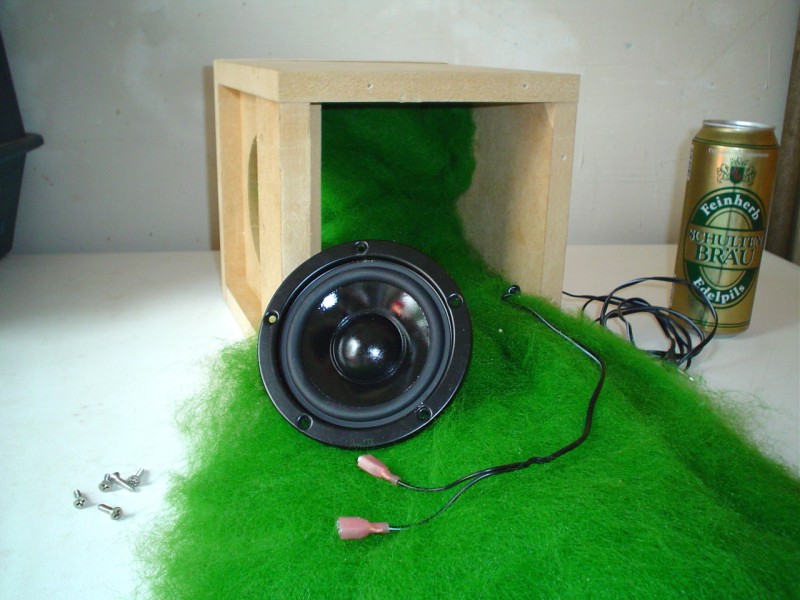

Op foto7 zijn de verder benodige onderdelen te zien, speaker, filterdoek, aansluit draad en op foto 8 is te zien hoe je eerst het filterdoek in de kast aanbrengt, voordat
je de speaker zelf gaat plaatsen. Voordat je hier verder gaat moet je ook zorgen dat de aansluitdraad naar binnen is gebracht en daarna voorzien is van stekkerschoentjes.
In dit stadium is het een goed idee om even uit te blazen en jezelf te voorzien van geest verruimend vocht.

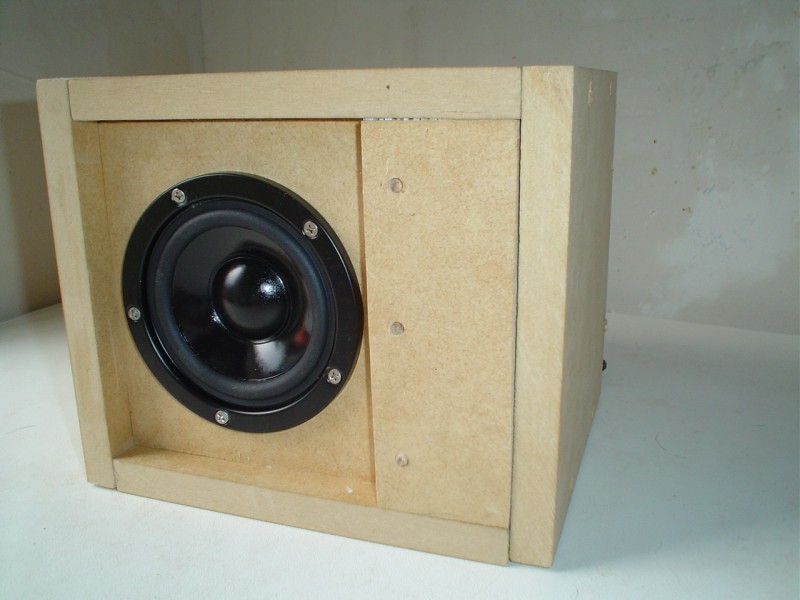

Nu we weer helder kunnen denken, kan de speaker zelf ingebouwd worden en aangesloten worden. Vervolgens de rest van het filterdoek in de box doen en het geheel dicht schroeven.

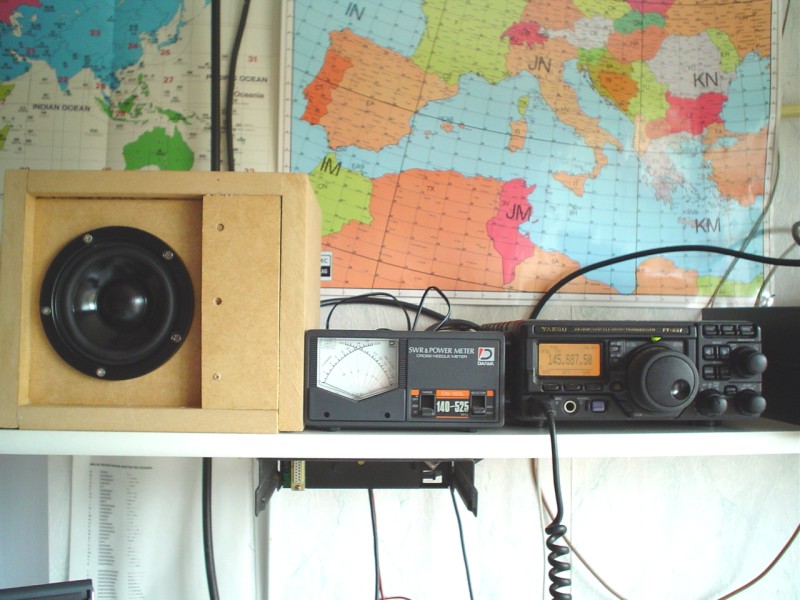

Op foto 9 is de speaker box in bedrijf te zien.
